如何选择三坐标测量机的测座

发布时间:2018/06/21 公司新闻 新闻中心 标签:智能刀具柜浏览次数:791

三坐标测量机的测座有多种,主要分为固定测座,手动可旋转测座,万向探测系统三种。

一、固定和手动旋转测座
对于小型,手动三坐标测量机来说,手动可旋转的测头因其无特殊电缆及电路需求而比较合适.这些小巧,完备的测头系统使操作者较容易在进行元素测量过程中进行测头的重新定位.操作者只需在测量过程中对所需位置的针尖数据进行一次标定,从而大大减少了检测周期.大多数手动可旋转定位测头的重复性可达15μm。

二、固定测座,万向探测系统的不同应用场合
万向探测系统在数控测量机的配备中已接近成为标准配置,这是由于它的优越性能和万能性,以于测量复杂零件,特别是需要从不同方向触测的零件来说是成本最低的方案;固定测座由于不能旋转,对于复杂零件的测量需多根探针;但占用测量机空间小,没有旋转误差。
万向探测系统的优缺点:采用万向探测系统灵活性较强,可利用一个探针,从不同方位来触测零件。采用这种系统,可以快速旋转变位;自动化更强,与三坐标测量机的控制系统组成一体,操作极为方便;可以与自动更换探针系统组合,扩大了功能。但这种测头系统的缺点在于占用三坐标测量机空间较大。
转动速度:3.5秒时间内可以转动90度定位。
定位精度:在测头长62mm时,重复性为0.5μm。
固定式测座的优缺点:固定式测座的优点在于体积少,占用测量机空间小,同时结构简单,成本较低;整体结构刚性好,能够安装更长的测针。固定式测座具有一定的灵活性:若配上测针自动更换系统变能适用于复杂情况,同时精度较高。
但是,固定式测座在测量不同元素时的可触及性较低,有些时候不得不用星形或T型测针,同时,固定式测座效率较低,进行测针更换需要较长时间。

三、连续旋转测头座
三坐标测量机可用长度达600mm的加长杆而保持精度,由于可以连续旋转,因而可以探测任意方向的深孔;端部可以连触发测头。

苏州君百智能科技有限公司

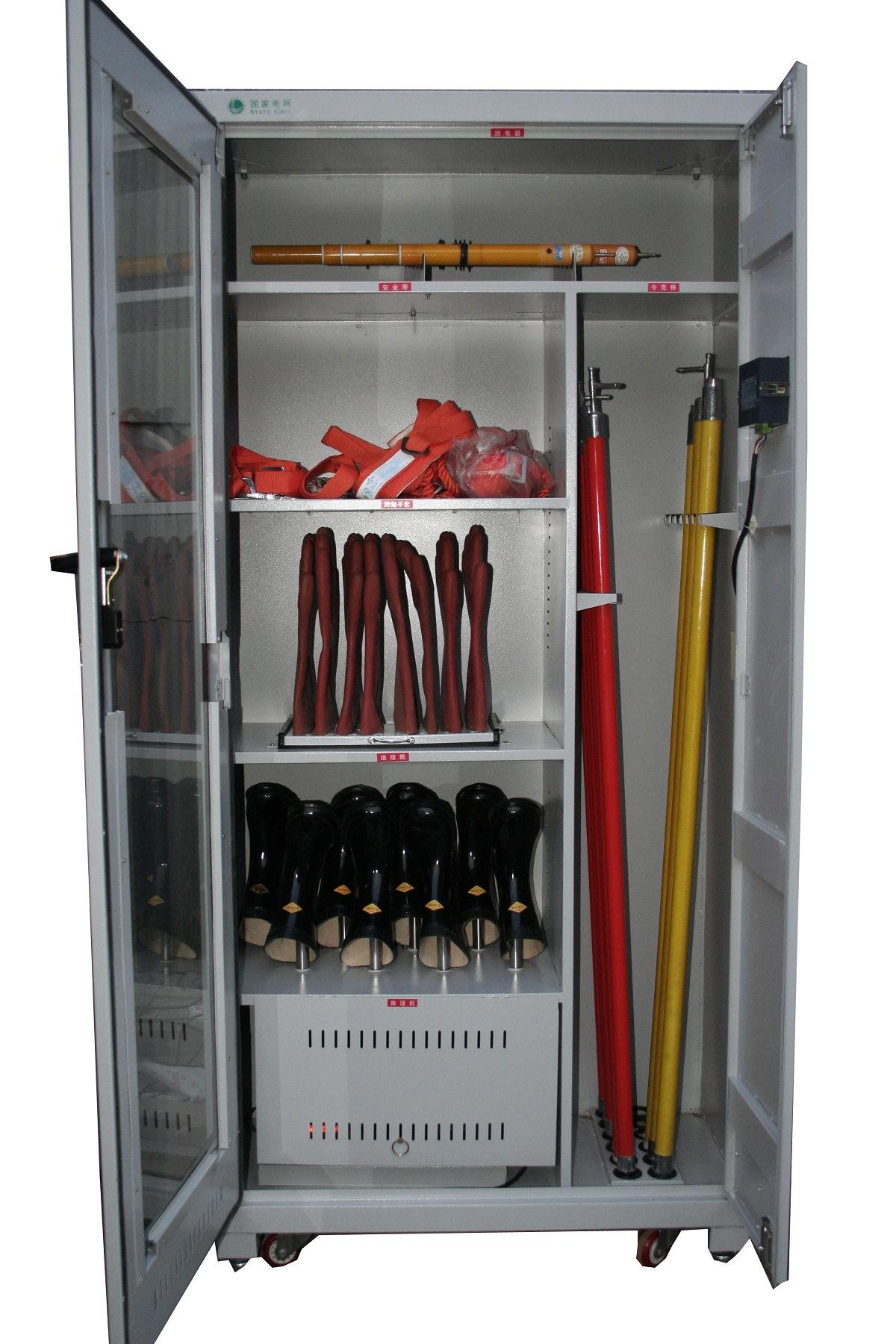

智能刀具柜
